重庆国际生物城创新中心项目


  • 重庆国际生物城创新中心项目
  • http://www.cqyjgg.cn/data/images/case/20230210144531_767.jpg
  • http://www.cqyjgg.cn/data/images/case/20230210144532_754.png
  • http://www.cqyjgg.cn/data/images/case/20230210144532_751.jpg
  • http://www.cqyjgg.cn/data/images/case/20230210144549_283.png
  • http://www.cqyjgg.cn/data/images/case/20230210144549_375.png
  • http://www.cqyjgg.cn/data/images/case/20230210144550_472.png
  • http://www.cqyjgg.cn/data/images/case/20230210144550_730.jpg

  • 详细介绍

重庆国际生物城创新中心项目

2#、3#楼及天桥、网架钢结构工程



建设单位:中化学交通建设集团建筑工程有限公司

工程性质:施工总承包

地理位置重庆市巴南区麻柳大道与天池大道交叉口东北170米



总体工程规模:本工程位于重庆市巴南区木洞镇高峰湖公园南侧,西

侧为市政道路天池大道,南侧为市政道路麻柳大道,地理位置优越、交通

便利。本工程地上部份由四个地上单体建筑和地下车库组成,分别为 1#展

厅、2#城市会客厅、3#酒店、4#配套商业以及 5#地下车库(一层)。本工

程总建筑面积为 90427.39m²,其中地下建筑面积 24227.49m²,地上建筑总

面积 66199.90m²。

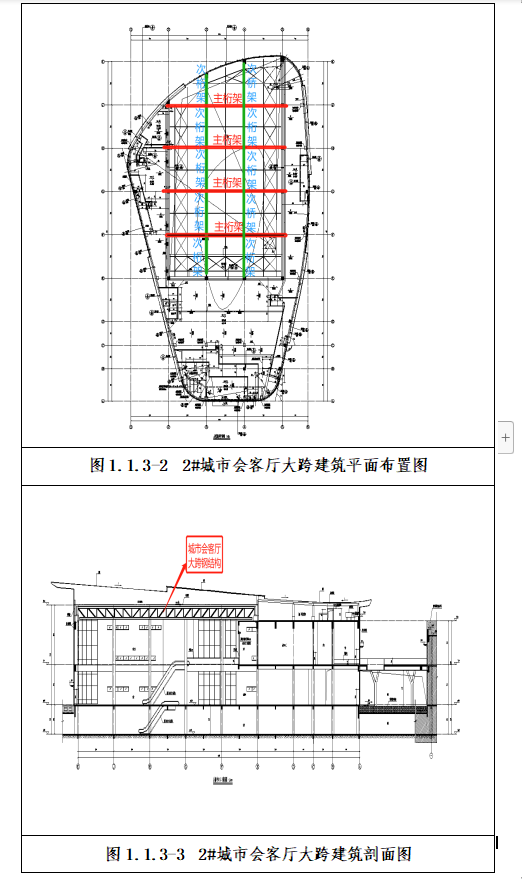

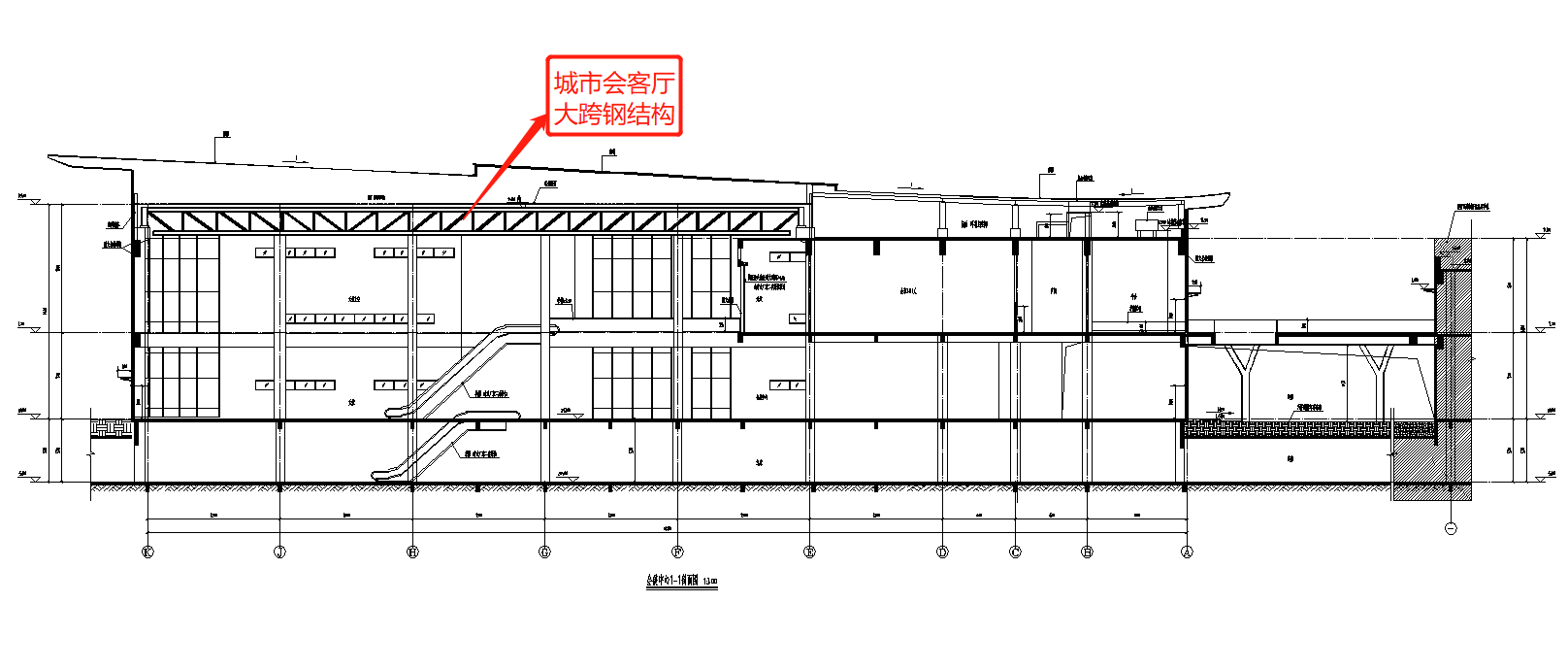

2#城市会客厅大跨钢结构工程概况及危大工程内容:

本次2#城市会客厅大跨钢结构危大施工内容包括:预埋件安装、大跨主桁架、次桁架、次钢梁、水平支撑安装、轻钢屋面维护系统安装等。其中大跨钢结构主桁架安装为超危大工程。

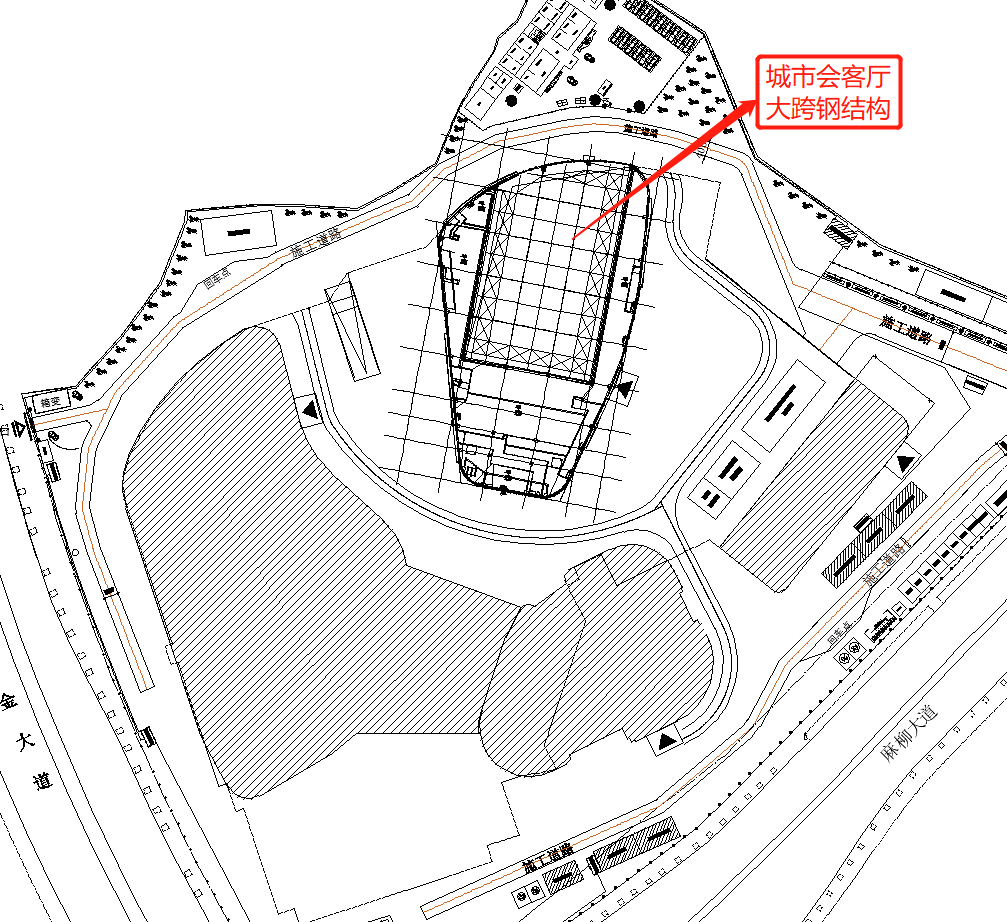

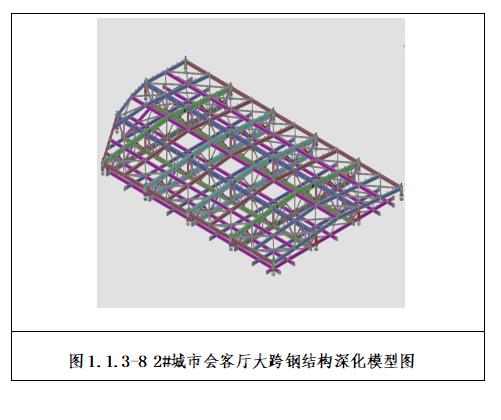

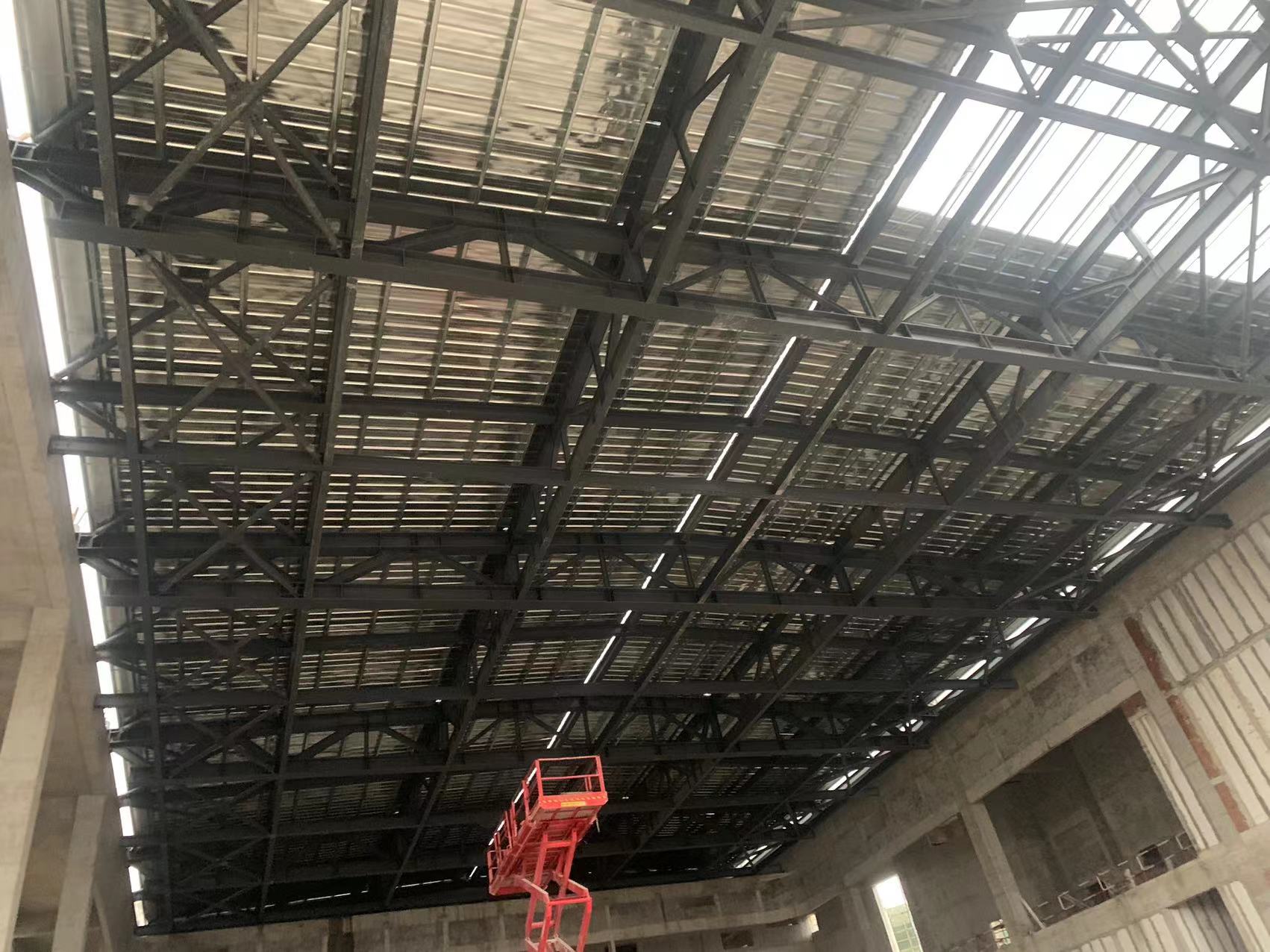

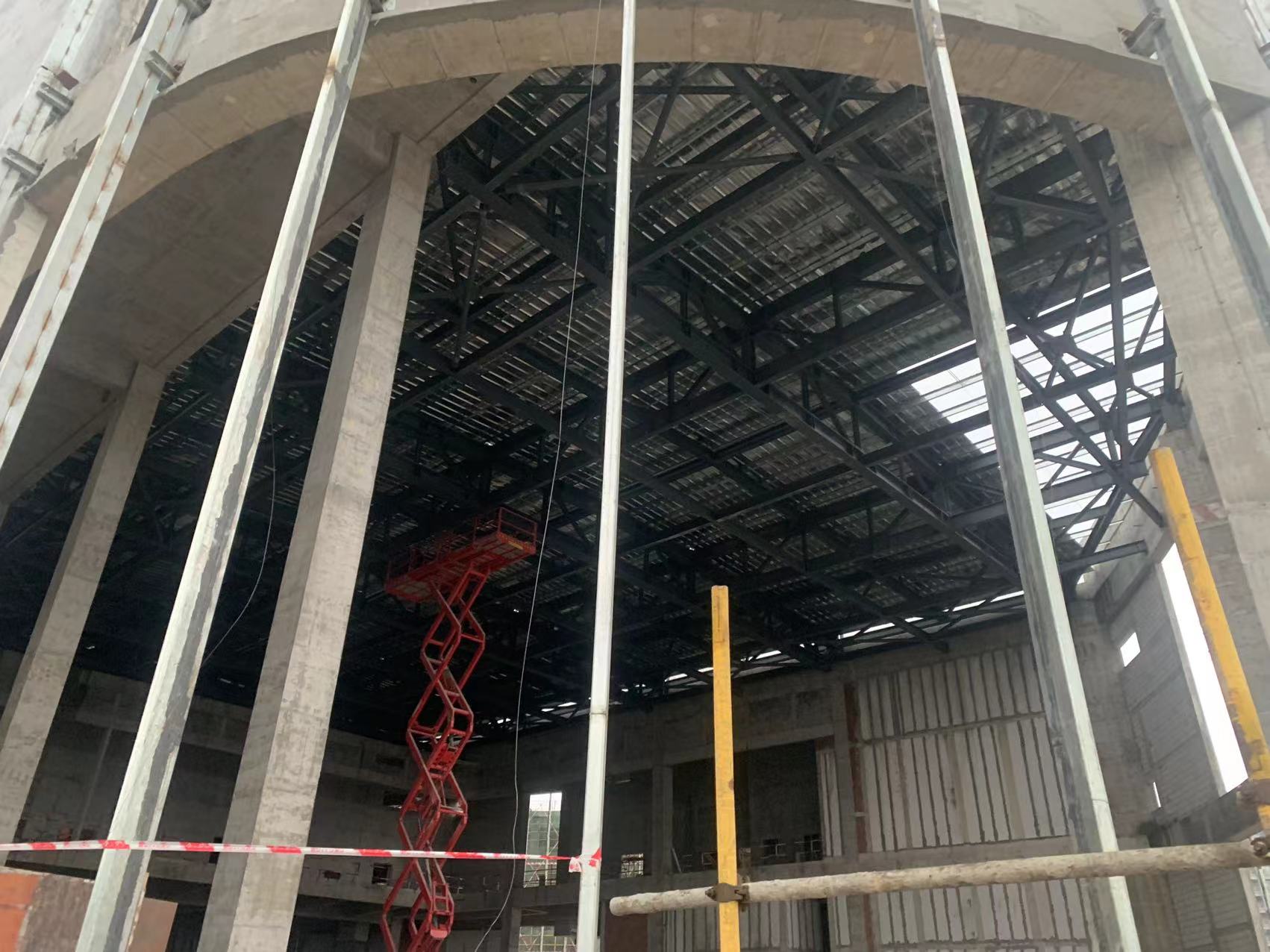

危大工程内容主要特点包括:大跨钢结构单根重量大、距离远、精度高、现场安装条件差、交叉作业面广、安全风险较大等。大跨钢结构为钢框架结构形式,安装于混凝土结构顶,共由4榀主钢桁架,10榀次桁架、次钢梁及水平支撑组成。主钢桁架为本次钢结构安装超危大工作也是最重点及最难点:单跨长度36M,两榀单跨居中(分别位于轴线G、H轴)最重重量主桁架为26.95吨,由两支主钢梁H550x500x20x35(上下弦钢梁)+钢梁(腹杆)HW300x300x10x15、H300x300x12x16、HW200x200x8x12、HW150x150x7x10组合而成。两榀单跨居端边(分别位于轴线F、J轴)桁架为24.45吨,由主钢梁H550x400x14x20(上弦钢梁)、H550x400x14x22(上弦钢梁)+钢梁(腹杆)HW300x300x10x15、H300x300x12x16、HW200x200x8x12、HW150x150x7x10组合而成。次钢桁架连接于主桁架上,分别位于3轴、4轴,次桁架长度为12M,最重次桁架为4.41吨,由主钢梁H550x300x14x20(上弦钢梁)、H550x200x14x16(上弦钢梁)+钢梁(腹杆)H300x300x12x16、HW200x200x8x12、HW150x150x7x10组合而成。主次桁架每榀安装间距为12M,安装高度17.5M,安装完成屋顶高度为19.4M;其余上下弦次钢梁及水平支撑重量≤1.69吨。报告大跨钢结构四周均为建(构)筑物及车库顶板,吊点距离安装最远距离为35M,最近为25M,给安装带来及大困难。

 本次2#城市会客厅大跨钢结构安装工程量约为318t,材质均为Q355B。本次吊装因受建(构)筑物外围混凝土结构(24M高)影响,安装高度为17.5M,起吊高度为28m。主次钢桁架为H型梁组合桁架。本次安装在混凝土强度等级达到要求后再进行安装施工作业。2#城市会客厅及其周边车库混凝土强度已达到设计强度。

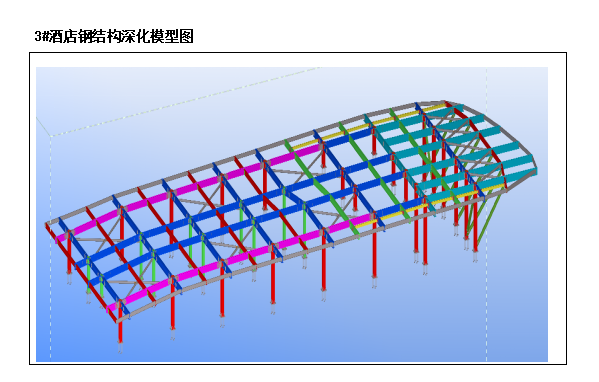

3#酒店屋面钢结构工程概况及危大工程内容:

本次3#酒店屋面钢结构危大施工内容包括:预埋件安装、主钢梁、次钢梁、水平支撑安装、轻钢屋面维护系统安装等。

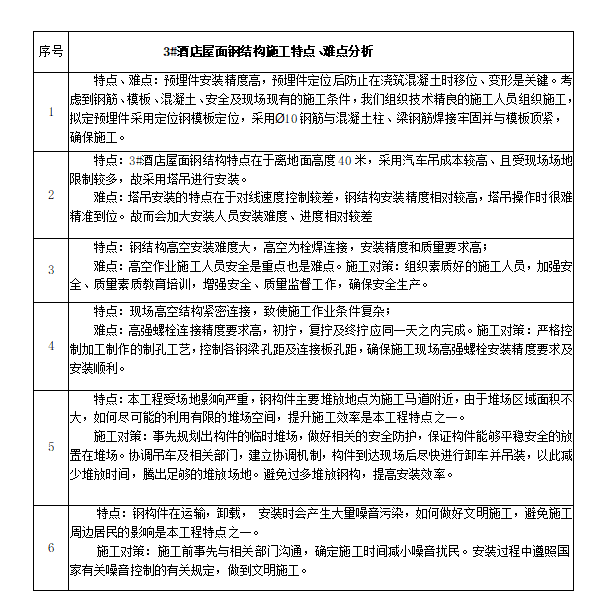

危大工程内容主要特点包括:精度高、现场安装条件差、交叉作业面广、安全风险较大等。

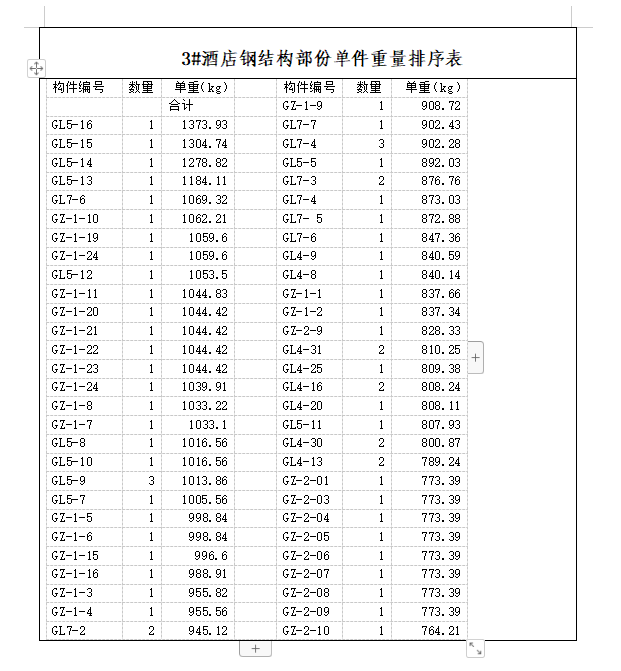

本次3#酒店屋面钢结构安装工程量约为118t,材质均为Q235B、Q355B。3#酒店屋面钢结构安装高度为离地面高度40米。









关键词:网架钢结构工程,大跨钢结构,框架结构
